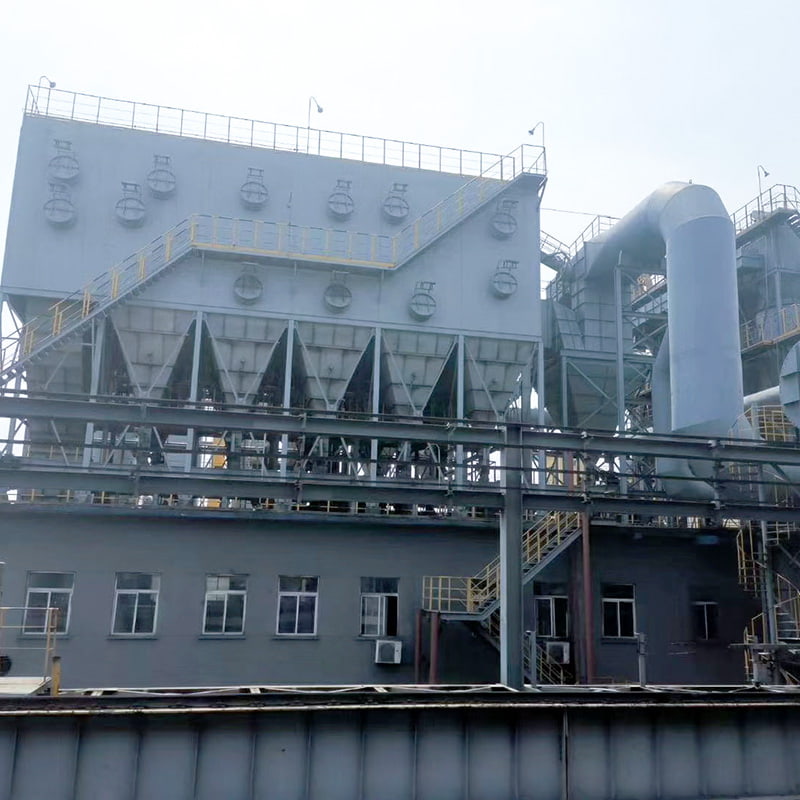

Kolenmolen explosieveilige zakstofafscheider

TQM(M)-serie kolenmolenzaktype explosieveilige stofafscheider Kenmerken
● Uniek explosiebestendig apparaat elimineert volledig het potentiële risico van explosies veroorzaakt door stofverwijderingsmedia;
● Offline stofreiniging elimineert secundaire stofontwikkeling en levert uitstekende reinigingsresultaten;
● De zelfsluitende filterzakafdichting zorgt voor een uitstekende afdichting en een hoge efficiëntie bij het verwijderen van stof;
● Airbox-achtige structuur minimaliseert de weerstand en vergemakkelijkt de inspectie en vervanging van filterzakken;
● Volautomatische regeling voor eenvoudige bediening en hoge betrouwbaarheid.

Structuur en werkingsprincipe van de TQMM Coal Mill explosieveilige zakstofafscheider

De explosieveilige stofafscheider uit de TQMM-serie airbox-pulszak bestaat voornamelijk uit een stalen basisstructuur, astrechter, bovenste behuizing, behuizing, luchtinlaat en -uitlaat, filterzakken, reinigingsapparaat en elektrische bediening. Afhankelijk van de daadwerkelijke situatie kunnen op de buitenwand van de trechter asverwijderingsinrichtingen zoals een silovibrator worden geïnstalleerd, kan er een stervormige asafvoerklep of een schroeftransporteur bij de trechteruitlaat worden geïnstalleerd.
1. Filtratieprincipe
Met stof beladen lucht komt de luchtinlaat binnen en stroomt door de trechter. Grote stofdeeltjes worden door traagheid en zwaartekracht gescheiden en vallen direct op de bodem van de trechter. Na door de trechter te zijn gegaan, komt de met stof beladen lucht het filterzakfiltratiegebied in de middelste behuizing binnen. De lucht stroomt door de filterzakken en houdt stof vast op de buitenoppervlakken. De gezuiverde lucht komt via de zakopening de bovenbehuizing binnen en wordt via de luchtuitlaat afgevoerd.
2. Reinigingsprincipe
Naarmate de filtratietijd toeneemt, hoopt de stoflaag op de filterzakken zich op, waardoor de weerstand van de stofverwijderingsapparatuur toeneemt. Wanneer de weerstand de ingestelde waarde bereikt, begint het reinigingsapparaat met reinigen. Eerst sluit de liftklep in een kamer, waardoor de gefilterde luchtstroom wordt afgesloten. Vervolgens gaat de elektromagnetische pulsklep open, waardoor perslucht snel kan uitzetten in de bovenste kamer en in de filterzakken kan stromen, waardoor deze uitzetten, vervormen en trillen. De omgekeerde luchtstroom veegt vervolgens het stof weg dat aan de buitenoppervlakken van de zakken kleeft, verwijdert het en laat het in de astrechter vallen. Nadat het reinigen is voltooid, sluit de elektromagnetische pulsklep, gaat de liftklep open en wordt het filteren van de kamer hervat. Elke kamer wordt opeenvolgend gereinigd, waarbij één reinigingscyclus bestaat uit de eerste reiniging van de ene kamer en de volgende.
3. Stofopvang
Door filtratie en reiniging opgevangen stof valt in de astrechter en wordt vervolgens via de uitlaat van de trechter afgevoerd.
4. Werkingsprincipe van het explosieveilige apparaat
De belangrijkste verontreinigende stof in de uitlaatgassen van de fabriek is fijnkorrelige steenkool. Bij blootstelling aan vonken of wanneer de temperatuur stijgt tot het vlampunt van het kolen-luchtmengsel kan het gas exploderen. Onder normale omstandigheden wordt de explosieveilige klep gesloten door de kracht van het gewicht en drukt het hefboomprincipe de klepplaat met een bepaalde kracht tegen het klepframe, waardoor tijdens normaal gebruik een goede luchtsluis wordt gegarandeerd. Wanneer er een BAO-explosie plaatsvindt, stijgt de luchtdruk in de stofafscheider scherp, waardoor de klepplaat een buitenwaartse kracht uitoefent. Wanneer deze stuwkracht het gewicht van het gewicht overwint, gaat de klep open, waardoor het BAO-gas uit de kamer kan worden afgevoerd, waardoor de stofafscheider, de omliggende faciliteiten en het personeel worden beschermd.

Kenmerken van de TQMM Coal Mill explosieveilige zakstofafscheider

1. Geschikt voor stofverwijdering met hoge concentratie. De maximale inlaatconcentratie kan 1000 g/Nm³ bereiken, waardoor er geen extra stofafscheiderapparatuur zoals een cycloonstofafscheider nodig is. Het kan direct worden gebruikt als laatste stofverwijderingsapparaat.

2. Offline reinigingstechnologie maakt gebruik van pulsreiniging in kamers, waardoor het secundaire stofhermeevoerings- en "heradsorptie"-fenomeen dat gepaard gaat met online reiniging wordt geëlimineerd, terwijl de normale en continue werking van de apparatuur behouden blijft. Dit verbetert de reinigingsefficiëntie en verlengt de levensduur van de filterzakken.

3. Een zelfsluitende filterzakafdichting verbetert de afdichting tussen de apparatuur en de filterzakken, waardoor de stofverwijderingsefficiëntie wordt verbeterd.

4. De apparatuur maakt gebruik van een airbox-structuur, waardoor plaatselijke slijtage wordt geminimaliseerd en het ongemak van het inspecteren en vervangen van filterzakken wordt geëlimineerd.

5. De elektromagnetische pulsklep maakt gebruik van een dubbelmembraanstructuur en biedt gevoelige controle, hoge efficiëntie en een lange levensduur.

6. Het unieke explosieveilige apparaat van het explosieveilige zakkenfilter van de kolenmolen elimineert effectief veiligheidsrisico's die gepaard gaan met explosies in het stofverwijderingsmedium.
