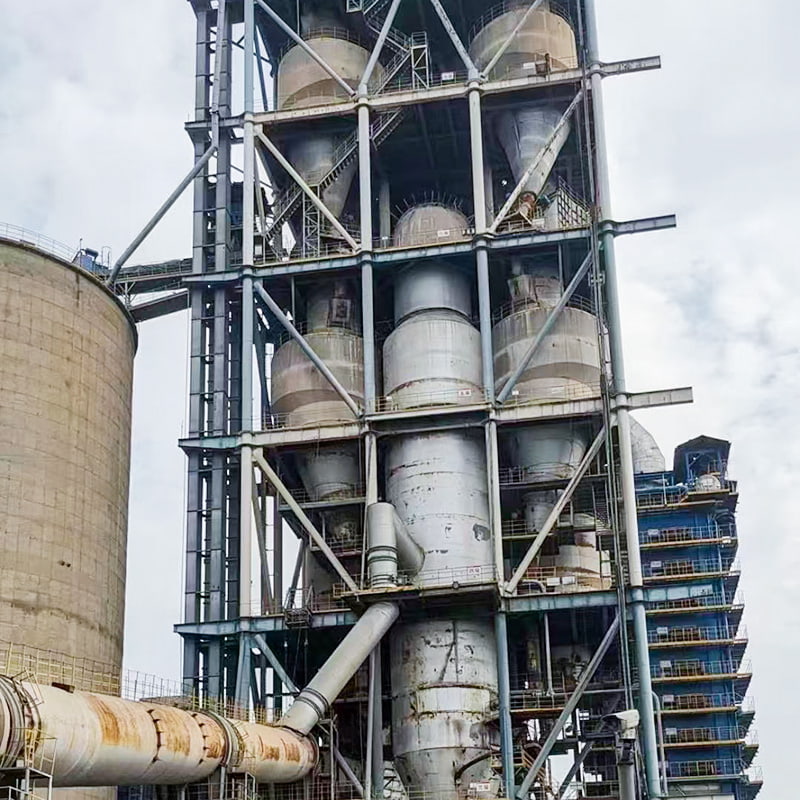

Draadbandtakel

Prestatiekenmerken
1. Hefhoogte tot 180m;
2. Transportcapaciteit groter dan 1800 m³/uur;
3. Materiaaltemperatuur tot 130°C;
4. Dicht bij elkaar geplaatste trechters zorgen voor een continue materiaalextractie en -afvoer;
5. Voorzien van antislip (slipschakelaar) en materiaalverstoppingsdetectie (niveaumeter);
6. Automatisch centreerontwerp voor kop- en staarttrommels;
7. Rubberen coating met gedeelde trommel beschikbaar voor eenvoudige vervanging;
8. Automatisch staartbalanceringsapparaat voor automatisch spannen;
9. Riemconnector van harde aluminiumlegering voor betrouwbaarheid, stabiliteit en lichtgewicht;

Structurele componenten
Deze serie liften bestaat uit een aandrijfeenheid, kopeenheid, platform en leuning, tussenbehuizing, onderhoudsbehuizing, stalen verbindingsframe, verbindingsplaat, trechter, riem, connector, staarteenheid, niveaumeter en slipmechanisme. Zie het schema.

1. Aandrijfeenheid
Dit gedeelte bestaat uit de motor, hydraulische koppeling (elastische koppeling), verloopstuk, hulpaandrijving, chassis en scharnierende steun. De hydraulische koppeling (elastische koppeling wordt gebruikt wanneer het motorvermogen minder dan 30 kW bedraagt) biedt een zekere startdempingsbescherming voor de motor en het reductor. De hulpaandrijving wordt gebruikt tijdens onderhoud en inbedrijfstelling.
2. Hoofd
De kop bestaat uit het bovenste deksel, de kopbehuizing, de spindelconstructie, de stofopvangpoort, het platform, de onderhoudsstandaard en de reling. Het platform, de onderhoudsstandaard en de reling worden ter plaatse vastgeschroefd of gelast. De lagerzitting van het spindelsamenstel moet tijdens de inbedrijfstelling nauwkeurig worden afgesteld om de vereiste positie te bereiken. Draai na het afstellen de afstelbouten vast.
3. Standaard en niet-standaard secties
De standaard en niet-standaard secties zijn de tussenbehuizingen zoals weergegeven in de afbeelding. Ze bieden steun en bescherming.
4. Onderhoudssectie
Het onderhoudsgedeelte is voorzien van een grote toegangsdeur voor het laden van de tractie-eenheid en de hopper, en biedt gemakkelijke toegang voor routineonderhoud en inspectie. Dit gedeelte bevindt zich nabij het staartgedeelte, boven het staartgedeelte. Het technisch ontwerp vereist de installatie van een inspectieplatform (voltooid door de afdeling Civiele Techniek) op dezelfde hoogte als de onderste flens van dit profiel. Voor apparatuurhoogtes van meer dan 40 meter zijn twee onderhoudssecties nodig om het drukverschil tussen de twee kanalen in evenwicht te brengen.
5. Stalen kanaalframe en verbindingsplaat
Het stalen kanaalframe en de verbindingsplaat stabiliseren de tweekanaals tussenkast en verhogen de verticale stijfheid van de machine.
6. Staartgedeelte
Het gehele gewicht van de lift omvat de aangedreven rol, behuizing, contragewichtkast, niveaumeter, slingersensor, invoerinlaat, invoerflens, hanger en andere componenten.
7. Niveaumeter
De niveaumeter is geïnstalleerd in het staartgedeelte. De montagegaten zijn bij verzending voorgesneden en worden vóór de inbedrijfstelling ter plaatse geïnstalleerd en gedebugd. Wanneer het materiaalniveau bij het staartgedeelte het gespecificeerde niveau bereikt (de montagepositie van de niveaumeter op de behuizing), genereert de niveaumeter een signaal, waardoor de stroomopwaartse apparatuur van de lift de aanvoer vermindert of stopt (dit kan worden ingesteld in het DCS-systeem). Als alternatief kan het signaal worden gebruikt om te controleren op voedingsafwijkingen en ernstige slijtage van de afvoerplaat, wat kan leiden tot lekkage of terugstroming.
8. Uitloopsensor
De slingersensor is geïnstalleerd aan de linker- en rechteruiteinden van de kop- en staartsecties. Wanneer de band buiten een bepaalde positie afwijkt, geeft de afwijkingssensor een signaal af. In dit geval moet de stroomopwaartse toevoer van de lift worden uitgeschakeld. Wacht tot de elevatorhopper leeg is voordat u de machine stopt. De oorzaak van de afwijking moet worden gecontroleerd en eventuele aanpassingen moeten worden uitgevoerd.
9. Tractie-eenheid en trechter
De tractie-eenheid en de trechter bestaan uit de trechter, bouten, pakkingen, tape en verbindingen. Aangedreven door de aandrijfrol genereren de riem, de hopper, de staartpoelie en het contragewicht spanning, waardoor de riem en de hopper bewegen, waardoor verticaal materiaaltransport wordt bereikt. De staartkatrolas is niet aan het staarthuis bevestigd. Wanneer de tractie-eenheid wordt uitgerekt, zorgt de voorspankracht ervoor dat de staartpoelie-as vrij op en neer kan bewegen, waarbij een constante spanning behouden blijft.
