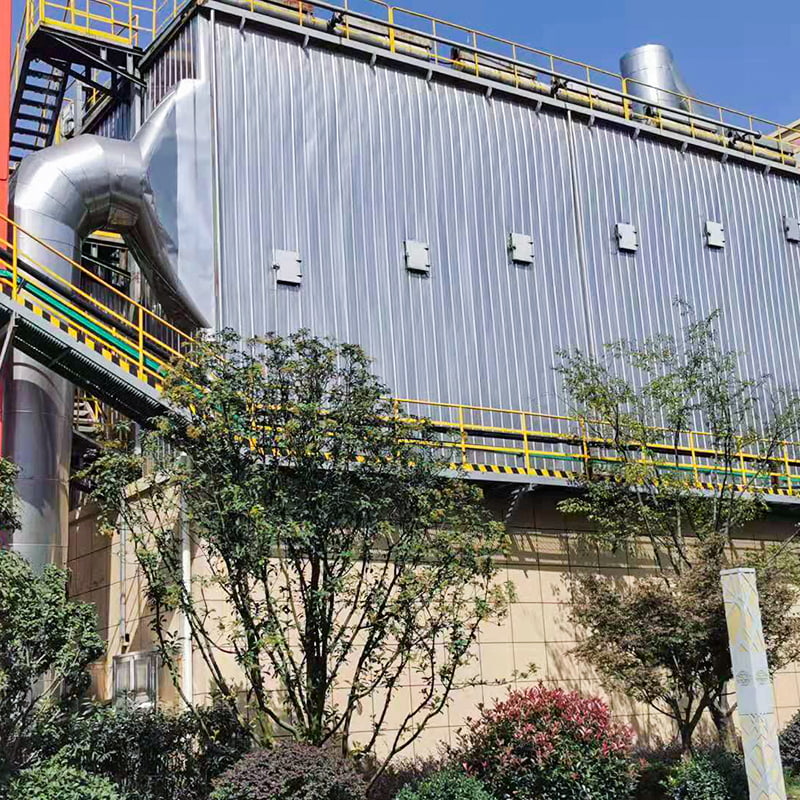

Hoge temperatuur pulse jetbag-stofafscheider

Structuur en werkingsprincipe

1. Structuur van de pulszakstofafscheider De apparatuur bestaat hoofdzakelijk uit de volgende onderdelen:

(1) Doos: inclusief zakkamer, voorstofopvangkamer, schone luchtkamer, poreuze plaat, stofzak, filterzakframe. De box is ontworpen om een ​​druk van 9000 Pa te weerstaan.

(2) Injectiesysteem: hoofdluchtleiding, injectieleiding, pulsklep, controller.

(3) Er zijn twee soorten astrechter en asafvoergedeelte: de ene is dat de astrechter rechtstreeks is verbonden met de asafvoerklep, en de andere is dat de astrechter is verbonden met de asafvoerklep via een transportapparaat (zoals een schroeftransporteur). Het lichaam van de stofafscheider van de pulszak is ontworpen met een volledig stalen structuur en de plaat is koud gestempeld om de sterkte te vergroten en de kwaliteit van de apparatuur te verbeteren. Dit pulszakfilter verwerkt niet alleen gassen op omgevingstemperatuur, maar is door zijn structuur ook geschikt voor gassen met hoge temperaturen. Als isolatie nodig is, kan de buitenschil worden geïsoleerd met een dubbele laag LBY lichtgewicht steenwolplaat. De buitenschaal is beschermd met 0,5 mm dik gegalvaniseerd plaatstaal en geïnstalleerd met behulp van een nieuw uittrekbaar klinknagelproces. Er worden verschillende filtermedia en filtratieluchtsnelheden geselecteerd op basis van de werkomgeving.

2. Werkingsprincipe
Met stof beladen gas komt de vergrote trechter van de stofafscheider binnen voor voorverzameling. Vervolgens wordt het via geleideplaten tussen de filterzakken verdeeld, waar het stof op de buitenoppervlakken van de zakken wordt vastgehouden. Om de weerstand van de apparatuur (>1200 Pa) te minimaliseren, wordt gas onder hoge druk door een magneetventiel gepulseerd. Perslucht (0,5-0,7 MPa) wordt via een venturi uit de perforaties van de blaaspijp (de primaire lucht genoemd) geblazen. Dit inductiekanaal induceert omgevingslucht (de secundaire lucht genoemd) meerdere keren het primaire luchtvolume in de stofzak, waar deze snel uitzet en, samen met de omgekeerde luchtstroom, stof afschudt, waardoor het gewenste reinigende effect wordt bereikt. Met behulp van een automatisch besturingsapparaat met een microcomputer worden de reinigingscyclus en de pulssproeitijd aangepast aan het stof, zodat de stofafscheider binnen het gespecificeerde bereik kan werken.

3. Selectieparameters en selectieprincipes

(1) De belangrijkste technische parameters voor het selecteren van een pulszakstofafscheider zijn luchtvolume, gastemperatuur, stofconcentratie en vochtigheid. Volgens het luchtvolume, de gastemperatuur en de stofconcentratie van het procesontwerp is de maximale waarde iets kleiner dan de waarde in de technische prestatietabel. Het bijbehorende pulsstofafscheidermodel is het vereiste pulsstofafscheidermodel. Afhankelijk van de inlaatconcentratie, de gastemperatuur en het vochtgehalte wordt de gebruikte stoffilterzak bepaald.

(2) Het gasverbruik in de tabel geldt voor gecentraliseerde luchttoevoer in Installatie I. Als alleen een luchtmachine wordt gebruikt, moet het werkelijke gasverbruik worden verhoogd tot 1,5 keer de waarde in de tabel.

(3) In de kolom persluchtverbruik is het vermelde verbruik het gasverbruik van de apparatuur van dit model.
